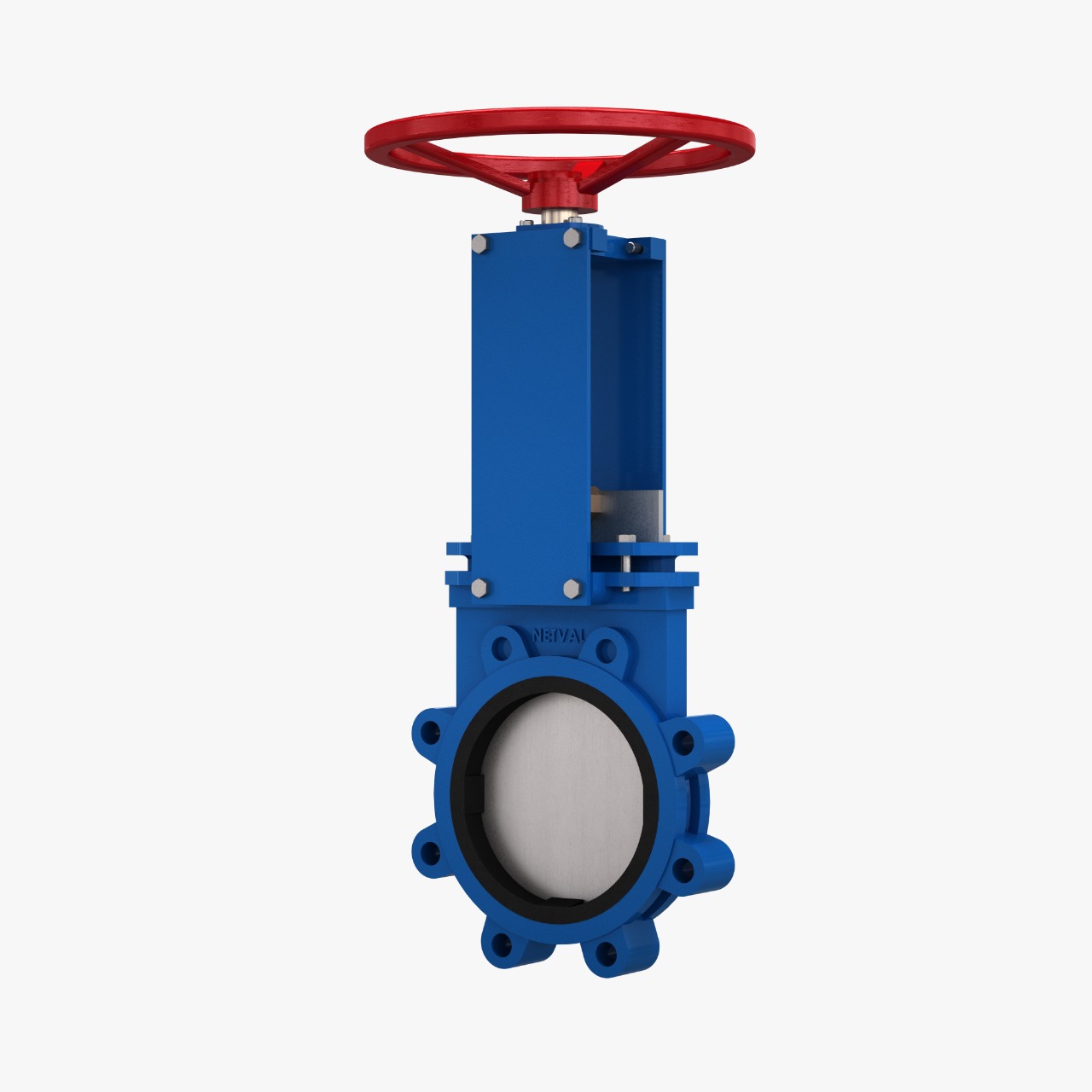

Série 180 – Válvula Guilhotina Monobloco
CARACTERÍSTICAS GERAIS
Vedação bidirecional, 100% estanque, dotada de dupla vedação anelar que reveste a passagem do fluxo, substituíveis sem a necessidade de desmontagem da válvula
MATERIAIS DE CONSTRUÇÃO:
Corpo tipo Monobloco:
- Ferro fundido cinzento ASTM-A 126 cl.B
- Ferro fundido nodular ASTM-A 536 65 45-12
- Aço carbono fundido ASTM-A 216 Gr. WCB
- Aço inoxidável fundido ASTM-A 351 Gr. CF8 / CF8M / CF3 / C3M
Preme Gaxeta:
- Ferro fundido nodular ASTM-A 536 65 45-12
- Aço carbono fundido ASTM-A 216 Gr. WCB
- Aço inoxidável fundido ASTM-A 351 Gr. CF8 / CF8M / CF3 / C3M
Faca:
- Aço inoxidável ASTM-A 240 TP.304 / 304L / 316 /316L
Anéis de Vedação:
- EPDM, Poliuretano ou Brastec
Haste:
- Não ascendente com cursor de bronze
- Aço inoxidável AISI-410 / AISI-304 / AISI-316
- Obs.: Eventualmente poderá ser fornecido haste ascendente
Gaxetas:
- PTFE puro, PTFE grafitado, fibra de carbono, grafite puro, etc.
Tipos de Passagem:
Circular Plena 100% revestida em EPDM, Poliuretano ou Brastec
APLICAÇÕES:
Água, óleo, gás, líquidos em geral e com sólidos em suspensão, massas, pastas e polpas abrasivas
ACIONAMENTOS:
- Manual por volante com haste não ascendente e sistema de alívio de torque
- Manual por volante fixo com haste ascendente com alívio de torque
- Manual por Redutor de engrenagem com volante e haste não ascendente
- Manual por Redutor de engrenagem com volante e haste ascendente
- Pneumático dupla ação - pode receber adaptação de volante para acionamento de emergência e de sistema de limpeza da faca e sede por inserção automática de ar
- Hidráulico dupla ação
- Eletromecânico
- Alavanca – até DN6
- Volante para corrente
