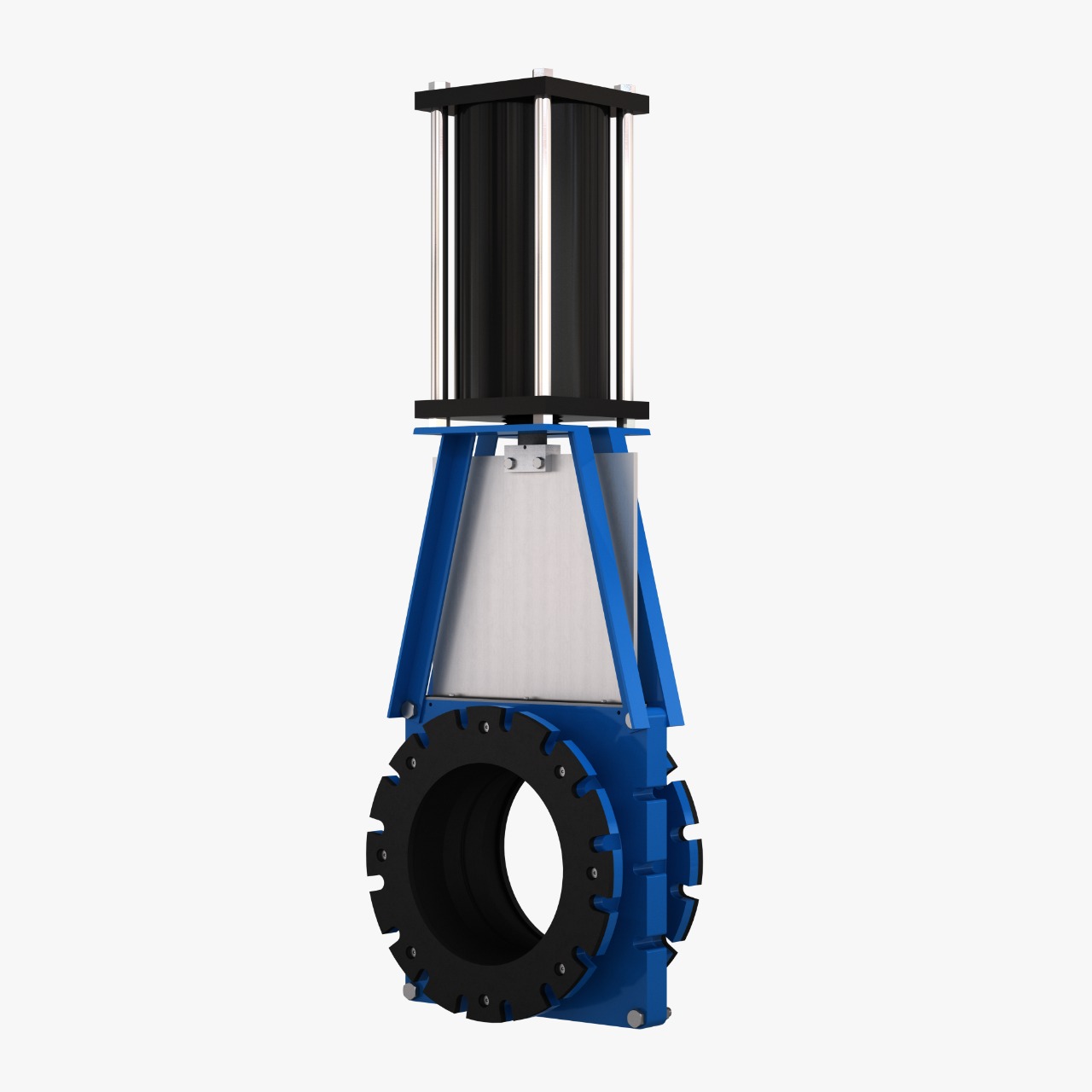

Válvula Guilhotina Série 2100

Válvula Guilhotina Série 2100

Série 2100

CARACTERÍSTICAS GERAIS

As válvulas guilhotina Série 2100 proporcionam uma excelente estanqueidade para fluidos com sólidos em suspensão e polpas abrasivas e não possuem gaxeta. A vedação completa é feita pelos anéis sede de elastômero com alma de aço que são intercambiáveis. A faca da válvula desliza entre as sedes obstruindo ou liberando o fluxo, devendo operar ( ON-OFF ), durante os ciclos de abertura e fechamento ocorre purga de material do processo, prevenindo assim a concentração de sólidos entre as sedes. Os resíduos desta purga serão lançados na atmosfera, com opção de fornecimento de tampas ou caixa de drenagem para contenção dos resíduos operacionais.

  • Permite fluxo em ambas as direções e por possuir dois anéis de vedação intercambiáveis de elastômero não transfere carga de pressão para o corpo, quando nas posições totalmente aberta ou fechada.
  • Suas conexões são flangeadas conforme ANSI-B 16.5, classe 150 lbs/pol²
  • Sede de elastômero projetada para proporcionar o máximo desempenho, substituíveis sem necessidade de desmontagem da válvula e moldadas com anel de reforço integral totalmente encapsulado.
  • Válvula 100% estanque, eliminando turbulência sendo que o fluxo de polpa não tem contato com as partes metálicas.
  • Faca completamente recolhida quando na posição totalmente aberta.
  • 100% testadas na fábrica quanto a estanqueidade. Vedação bidirecional.

MATERIAIS DE CONSTRUÇÃO:

Corpo:

  • Ferro fundido nodular ASTM-A 536 65 45-12

Faca:

  • Aço inoxidável ASTM-A 240 TP.304 / 304L / 316 /316L

APLICAÇÕES:

Polpas de minério, serviços extra pesados.

ACIONAMENTOS:

  • Manual por volante
  • Manual por Redutor de engrenagem
  • Pneumático
  • Hidráulico
  • Eletromecânico
